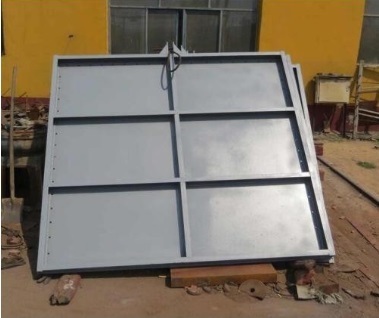

鋼制閘門 的表面在熱噴涂之前，要把閘門金屬表面的鐵銹、氧化皮、油污、焊渣、灰塵、水分等雜物清除完畢，讓鋼閘門全部露出灰白的金屬原色，一定要保證干燥，也可以有一定的粗糙度，為了保證熱噴涂料和鋼閘門有良好的附著力。具體方法如下：
噴砂處理施工要求

      清除雜物的方法應(yīng)該采用噴射或拋射，大部分采用噴射，就是人們經(jīng)常說的噴砂除銹。
      噴砂機(jī)是噴砂處理設(shè)備，在必要的條件選取合適的磨料，可以達(dá)到高質(zhì)量的表面處理效果。噴砂采用氣操作壓力不能小少于0.5Mpa，配備6m3／Sr空氣壓縮機(jī)。采用流動(dòng)式空氣壓縮機(jī)時(shí)，它的排氣量為6m3／s，額定壓力為0.8Mpa，功率為37kw。噴砂處理用的壓縮空氣必須經(jīng)過冷卻裝置以及油水分離器處理，為了保證壓縮空氣的干燥、沒有油。油水分離器一定要定期清理。噴砂的時(shí)候噴嘴尺寸為6～8mm，在使用過程中，由于磨損，孔口直徑增大了25％時(shí)應(yīng)該換噴嘴。噴嘴到閘門金屬表面應(yīng)保持100～300mm的距離。噴射方向與閘門金屬表面法線的夾角以15°－30°為宜。噴砂用的材料有很多，性能各不相同，一般采用強(qiáng)度較高的石英砂。材料使用前應(yīng)該保持干燥，水量不可以大于1％，否則必須進(jìn)行炒砂或烘干處理。對(duì)材料的料徑也有要求，值應(yīng)在0.75－3.0mm之間。
